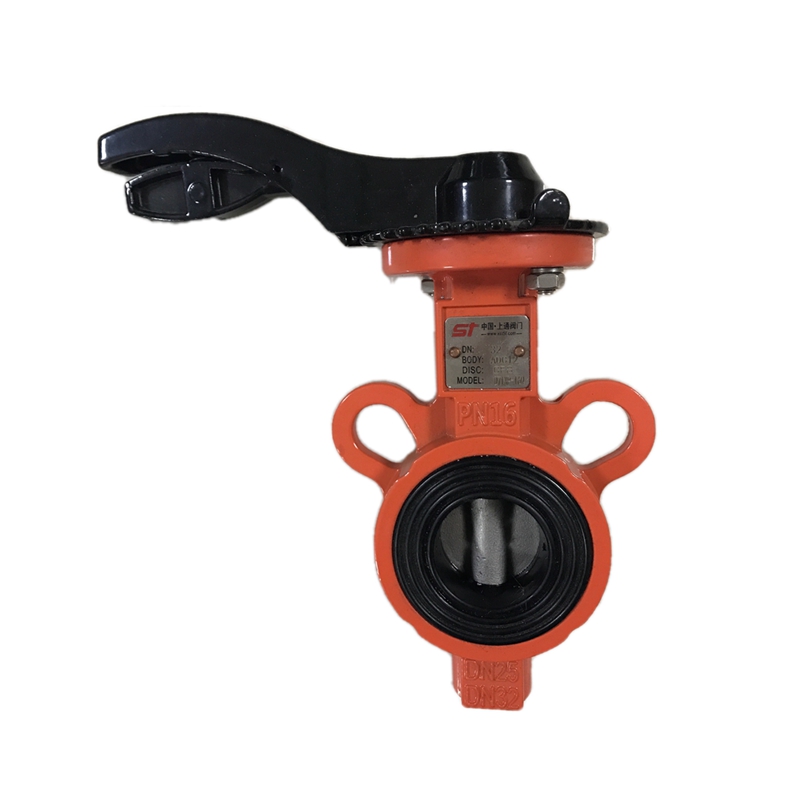

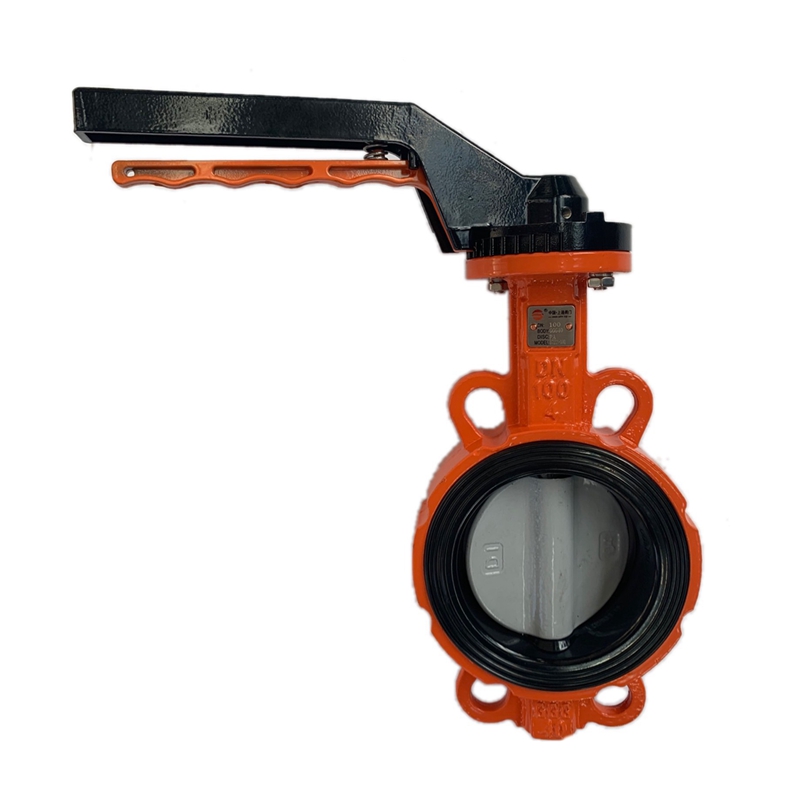

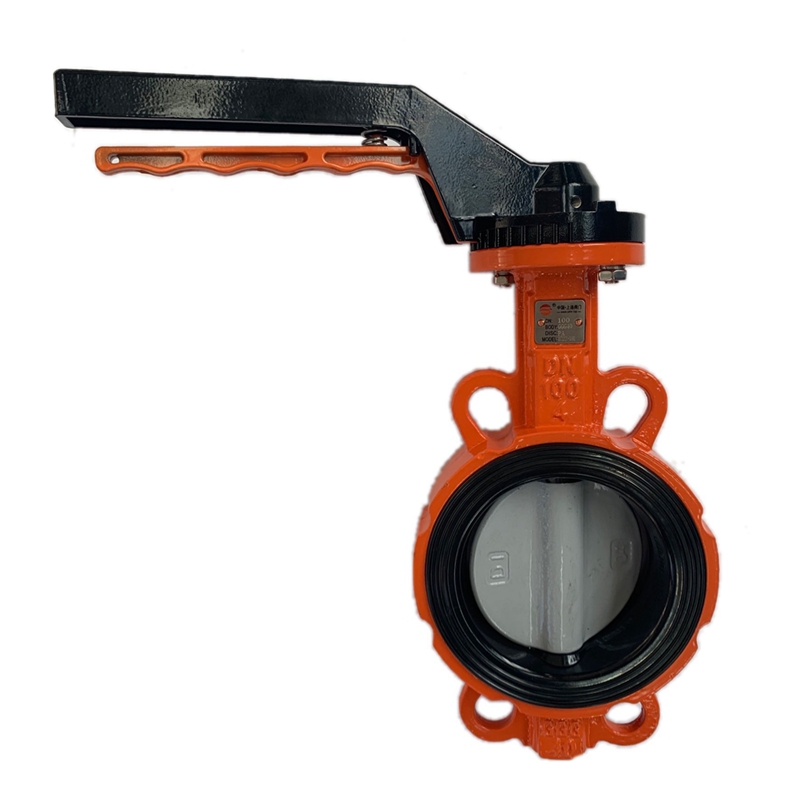

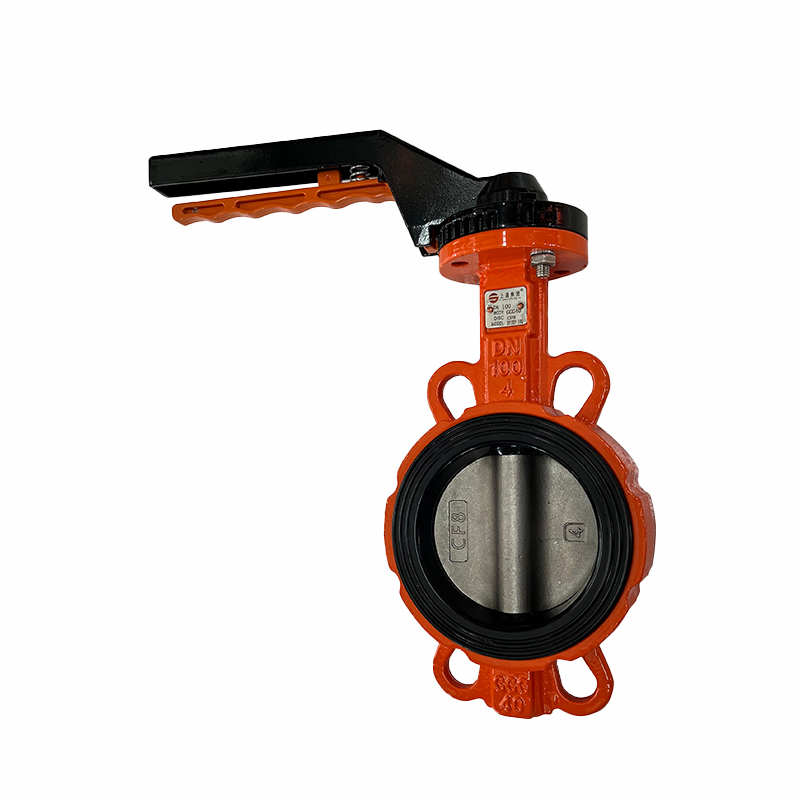

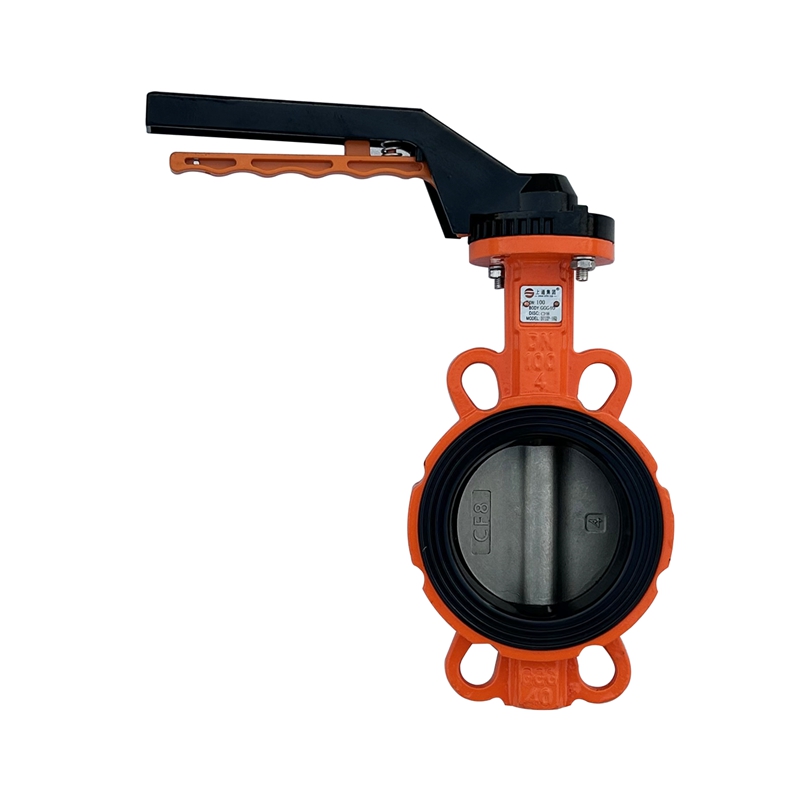

手柄对夹软密封蝶阀

·规格:DN25-DN1200

·设计标准:GB、ANSI

·压力:10-25bar,ANSI: 150LB

·驱动方式:手柄手动

·适用介质:水、空气、弱腐蚀介质

·阀体材质:GGG40、304、316L等

·橡胶:EPDM、NBR、PTFE、硅胶等

·连接方式:对夹式

·阀板:GGG40、304、316L、2507、青铜尼龙、衬胶等

·适用场合:食品、环保、自来水、污水、造纸、电站、楼宇空调等


手柄对夹蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

手柄蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处全开状态。此阀门一般水平安装。

手柄蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
