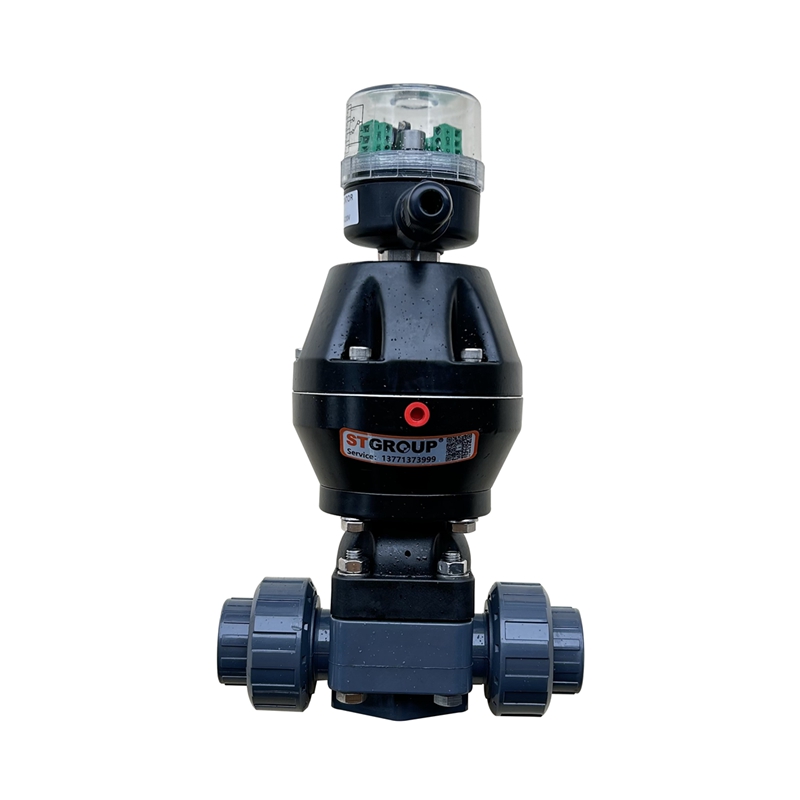

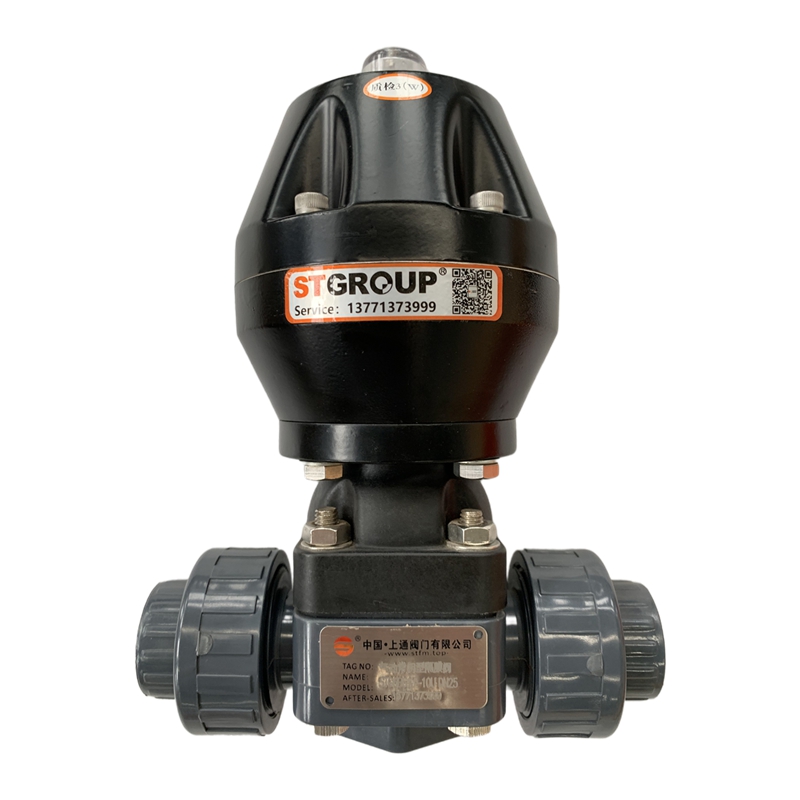

气动UPVC双由令隔膜阀

·规格:DN15-DN80

·设计标准:GB

·压力:6-10bar

·驱动方式:气动

·材质:UPVC

·适用介质:水、空气、弱腐蚀性介质

·可选配:4-20MA调节型、智能型等

·适用场合:自来水管网、实验设备、城市污水管网、加药装置


气动隔膜阀特点:

由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑,故气动薄膜隔膜阀具有阴力小,流量大、无外漏和方便可靠、防火防爆的优点,广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔,隔膜下压,关闭阀门通道,当控制腔压力排向大气或下游管道,隔膜上升,阀门通道被打开。阀门没有阀杆、密封垫、定向座等,通道中运动的部件就是隔膜,所以不存在锈蚀及抱死现象,具有更高的稳定性。多种结构形式及控制形式,可适用于多种的流体控制需要


气动隔膜阀的性能特点:

适用介质

酸碱

气缸材料

铝合金

气缸形式

常开型 常闭型 (单作用弹簧自动复位)

公称压力

0-10公斤

隔膜阀阀体材料

UPVC/CPVC/PVD/RPP/PPH

膜片材质

PTFE/EPDM

连接方式

承插粘接

使用温度

0-60摄氏度

控制

压缩空气

气源驱动压力

3-6bar

可以选择的安装部件

电磁阀,反馈信号,减压阀

结构特点
1、卫生指标符合国家卫生标准
2、外型结构紧凑美观
3、本体重量轻容易安装
4、材质卫生无毒
5、耐磨损、容易拆卸,维护简单易行
6、适用流体:水、空气、油类、腐蚀性化学液
7、使用温度范围广:0℃-60℃
8、具有的强度和韧性
9、具有优良的耐化学腐蚀性能
10、介质中重离子含量达超纯水含量


安装使用注意事项
1、气动隔膜阀应垂直安装于管道上,体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路,以便在隔膜发生故障或维修时能转换成旁路操作,使生产过程正常进行,在一般不重要场合,装设手轮机构后可以省略旁通管路,以进行手动操作,同时可限制阀门开度,当手轮机构停止使用时,应恢复到原空档位置,以利于自控系统的正常进行。
3、清洗管道时,调节应处于最大开度,以便排除管道内污物。
4、如阀体衬有防腐层,安装在管道上时,应采用耐腐蚀软垫,并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查,防止因腐蚀和破裂而损坏其它零件和造成事故。
