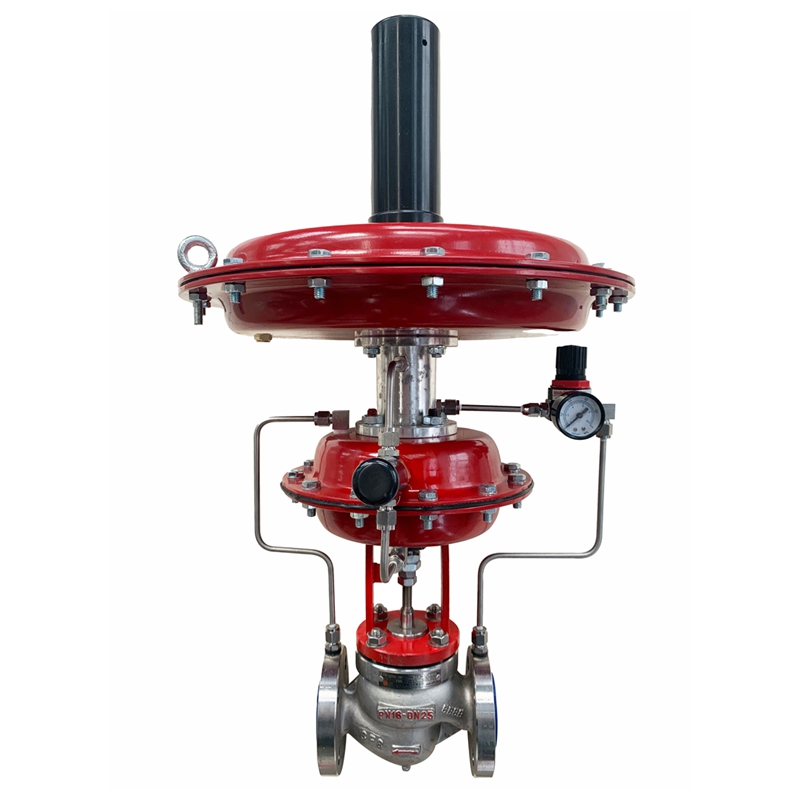

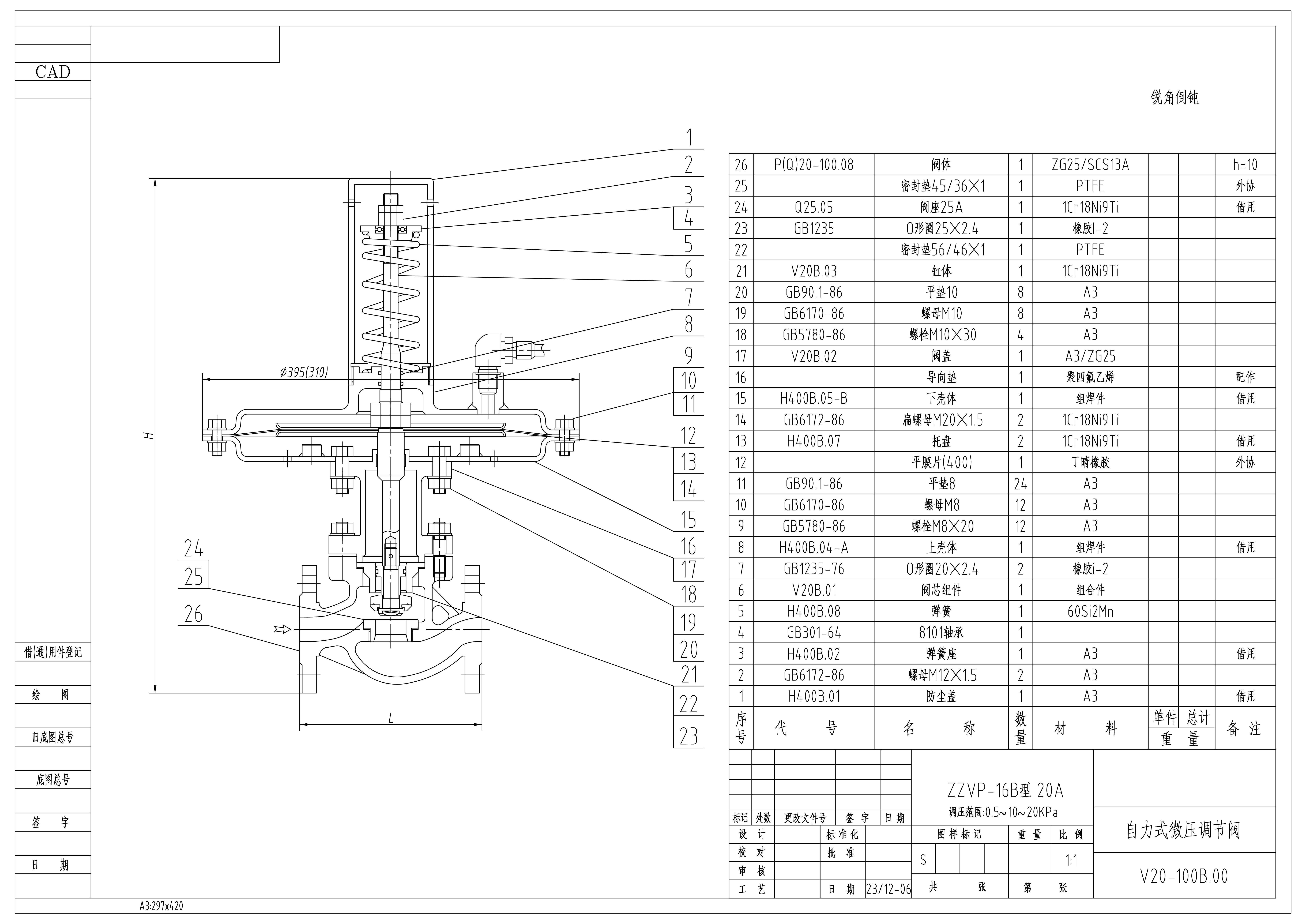

气动微压调节阀

·规格:DN8~DN1200(1/4~48寸)

·设计标准:GB、ANSI

·压力等级:10~320Bar,CL150LB~1500LB

·驱动方式:气动

·连接方式:法兰式

·气缸可选:单作用或双作用

·附件可选:气源三联件、手动装置、定位器(调节型)

·阀体材质:碳钢、不锈钢、双向钢、合金钢等

·主要应用:电力、水利、石油、化工、蒸汽、导热油反应釜等需要调节流量的场合


气动调节阀就是以压缩气体动力源,以气缸为执行器,并借助于阀门定位器转换器电磁阀保位阀储气罐气体过滤器等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统控制信号来完成调节管道介质的:流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。

气动式调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。

通常由气动执行机构和调节阀连接安装调试后形成的组合仪表

A、气动调节阀的用途与特点用途 是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节; V型阀芯最适用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节性能灵敏,体积小,可竖卧安装。适用于控制气体、蒸汽、液体等介质。

B、特点:是一种直角回转结构,由V型阀体、气动执行机构定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构,启动扭矩小,具有较好的灵敏度和感应速度;超强的剪切能力。

C、气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

控制简单、反应快速、且本质安全,不需另外再采取防爆措施。气动调节阀是以压缩空气为动力,实现开关量或比例式调节,源以气缸为执行器,接收工业自动化控制系统控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数

安装原则

(1)气动调节阀安装位置,距地面要求有一定的高度,阀的上下要留有一定空间,以便进行阀的拆装和修理。对于装有气动阀门定位器手轮的调节阀,必须保证操作、观察和调整方便。

(2)调节阀应安装在水平管道上,并上下与管道垂直, 一般要在阀下加以支撑,保证稳固可靠。对于特殊场合下,需要调节阀水平安装在竖直的管道上时,也应将调节阀进行支撑(小口径调节阀除外)。安装时,要避免给调节阀带来附加应力

(3)调节阀的工作环境温度要在(-30~+ 60),相对湿度不大于95%。

(4)调节阀前后位置应有直管段,长度不小于10倍的管道直径(10D),以避免阀的直管段太短而影响流量特性

(5)调节阀的口径与工艺管道不相同时,应采用异径管连接。在小口径调节阀安装时,可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。

(6)要设置旁通管道。目的是便于切换或手动操作, 可在不停车情况下对调节阀进行检修。

(7)调节阀在安装前要彻底清除管道内的异物,如污垢、焊渣等。

使用注意事项

1、 本阀应存放在干燥的室内,通路两端必须堵塞。不准堆置存放

2、 长期存放的调节阀应定期检查,清除污垢,在各运动部分及加工面上应涂以防锈油,防止生锈。

3、 本阀应安装在水平管道上,必须垂直安装。阀杆向上。

4、 必修按图示箭头所指示介质流动方向进行安装。

D、气动调节阀的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件,它按控制信号压力的大小产生相应的推力,推动调节机构动作。阀体是气动调节阀的调节部件,它直接与调节介质接触,调节该流体的流量。
