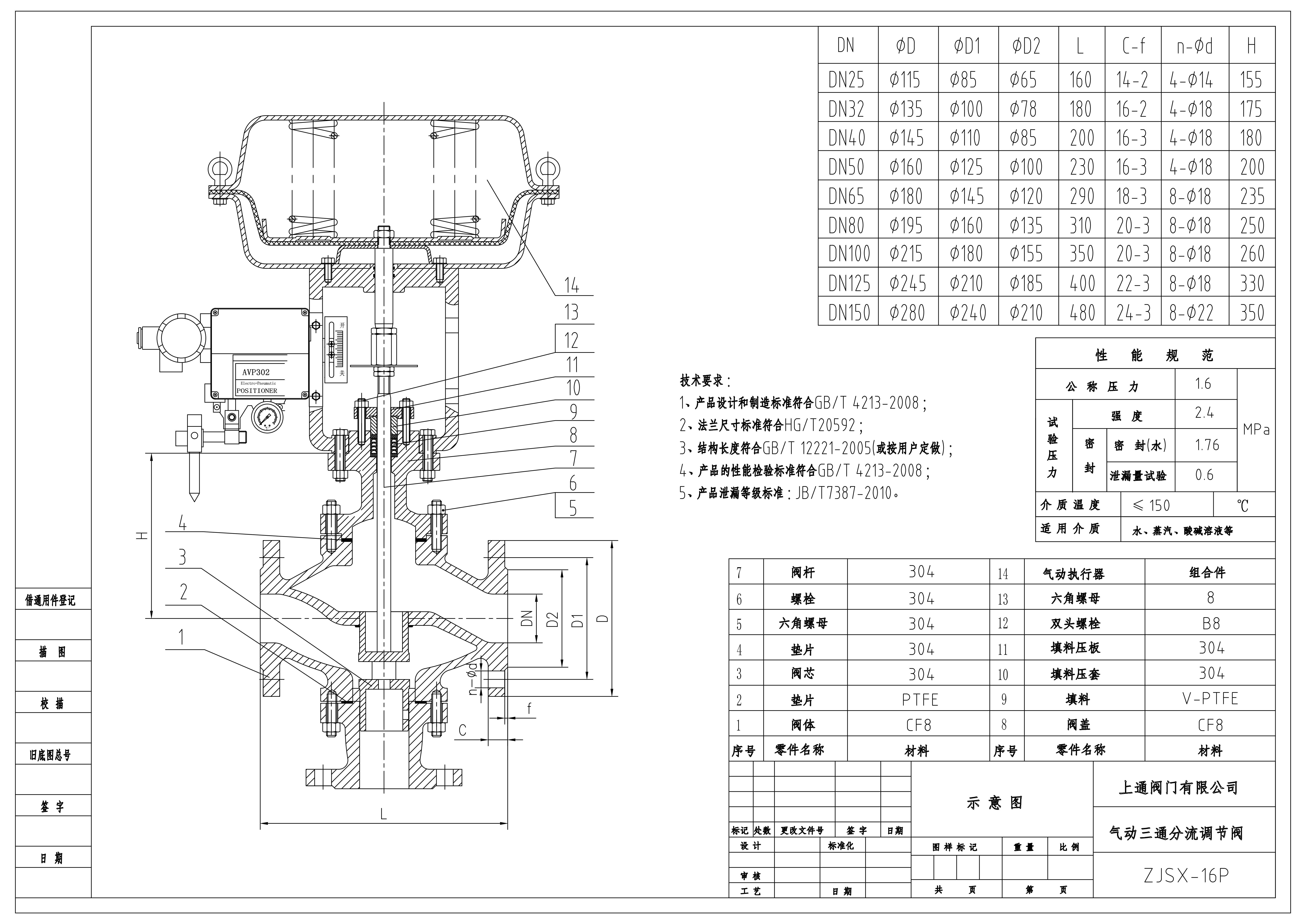

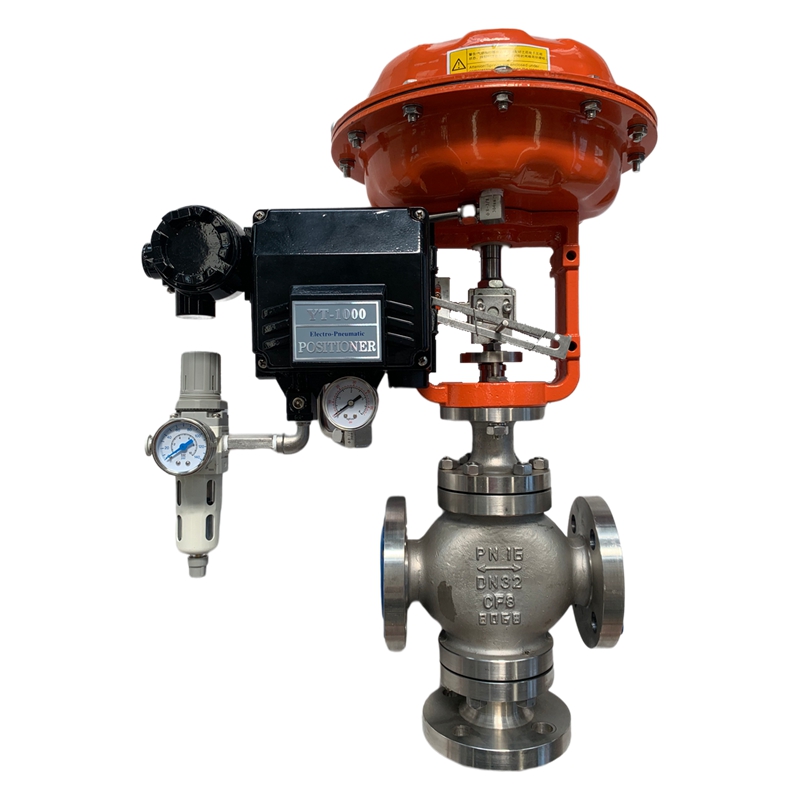

气动三通调节阀

·规格:DN8~DN1200(1/4~48寸)

·设计标准:GB、ANSI

·压力等级:10~320Bar,CL150LB~1500LB

·驱动方式:气动

·连接方式:法兰式

·气缸可选:单作用或双作用

·附件可选:气源三联件、手动装置、定位器(调节型)

·阀体材质:碳钢、不锈钢、双向钢、合金钢等

·主要应用:电力、水利、石油、化工、蒸汽、导热油反应釜等需要调节流量的场合


气动三通调节阀,电动三通分流调节阀压力调节阀亦称调节阀、流量控制阀流量控制器动态平衡阀流量平衡阀,是一种直观简便的流量调节控制装置,调节阀结构组成 调节阀通常由电动执行机构气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有:V型电动调节球阀、气动薄膜切断阀偏心蝶阀等。

管网中应用流量调节阀可直接根据设计来设定流量,阀门可在水作用下,自动消除管线的剩余压头及压力波动所引起的流量偏差,无论系统压力怎样变化均保持设定流量不变,该阀这些功能使管网流量调节一次完成,把调网工作变为简单的流量分配,有效的解决管网的水力失调。流量调节阀主要应用于:集中供热(冷)等水系统中,使管网流量按需分配,消除水系统水力失调,解决冷热不均问题,可节能、节电15%-20%。 本类阀门在管道中一般应当水平安装。

一、小流量调节阀的特点

所谓小流量调节阀,顾名思义,就是流通能力很小的调节阀。

阀门的流通能力是在统一条件下的阀门容量指标。我国用C 值表示 。其定义为:阀门全开时,当阀前后压差为1公斤/厘米 2 ,介质重度为1克/ 厘米 3 时 ,每小时流过阀门的介质量(米 3 /时)。对于不可压缩流体,在充分湍流的状态下(雷诺数足够大时,对于水Re>10 5 ;对空气Re>5 .5 ×10 4 )

式中:

△p——阀前后压差(公斤/厘米 2 ) Υ——介质重度(克/厘米 3 )

Q 一 介质流量(米 3 /时)

美国等国家用C, 值表示 阀门的流通能力。国际上公认的,主要有关电的I、E、C标准中用Av 值表示 阀门的流通能力。三者换算关系如下:

Cv =1 .17 C Cv =10 6 /24Av C=10 6 /28Av

阀门的流通能力仅仅取决于阀本身的结构。在计算所需的阀门流通能力时,应注意介质不同或流动条件不同时, 阀内流动 状态会有很大的差异。

在小流量情况下,尤其是粘性流体和低压下工作时,流体的主约束往往是层流或层流和湍流的混合态。层流时,经过阀门的介质流量和阀前后压差呈线性关系。而在层流和湍流混合态下,随着雷诺数的增加,即使压差不变,流经阀门的介质量也会增加。在完全湍流时,流量才不随雷诺数变化而变化。尽管如此,选择小流量调节阀,仍然用传统

的方法和计算公式进行。但是其计算值和实际值偏离很大,据资料介绍在 Cv =O.01以下时,它只是作为一个容量指标,具有参考意义而已。实际流通能力应根据经验确定。

随着流通能力减小,阀门的可调比将下降。但最少也能保证10:l到15:1之间,如果可调比再小,就难以进行流量的调节。

阀门在串联使用时,随着开度变化 ,阀前后压差也有变化,因此使阀门的工作特性曲线偏离理想特性。如果管路阻力大,直线性会变成快开特性 ,而丧失调节能力。等百分比特性将变成直线特性。小流量情况下,由于很少有管路阻力,上述特性畸变就不大了,对等百分比特性,实际上也就没有必要。从制造的角度来说, Cv =O.05以下时,也不可能再产生等百分比的侧面形状。因此,对小流量 阀主要 的问题是如何将流量控制在所需要的范围之内。

从经济效果出发,使用者希望一个阀门可同时用于截流和调节,现在也是可以做到的。但对于调节阀来说,主要是实现对流量的控制,关闭是次要的。认为小流量阀本身流量很小,在关闭时很容易实现截流,是错误的。国外对小流量调节阀泄漏量一般也做了规定。当Cv 值为10 一 ,该阀门的泄漏量规定为:在3 .5 公斤/厘米。气压下,泄漏量为最大流量的1 % 以下。
